Stereoskopie - Umbau des Praktikagespannes

Als aller Erstes:

1. Auseinanderbauen:

• Batterien und Speicherkarten entfernen
• alle sichtbaren Schrauben entfernen ( 5x "lang" und 1x kurz)
• den Boden als erstes lösen mit diesem löst sich auch die Halterung für die Schlaufe
• dann die "Griffschale" abziehen (im Bild ganz rechts)

• und zum Schluss die beiden Hälften beherzt auseinander nehmen, die Hälften sind etwas ineinander verankert.
• ACHTUNG: beide Hälften sind mit dem Kabel des Ein/Aus-Schalters verbunden - nicht abreißen!

2. Übersicht verschaffen

• Im Bereich A befindet sich die 2,5mm Klinkenbuchse
• Im Bereich B ist der Auslöseschalter zu finden.
• Man muss von A nach B einen einfachen Isolierten Draht legen - ich nutze einen dünnen Lackdraht
• Die Buchse in A besitzt 3 Kontakte auf der Leiterplatte:
• rechts: Masse (oben angelötet)

• mitte: geschaltene Masse (unten angelötet) - hier mit wird erkannt ob ein Stecker eingesteckt ist und im TV-Modus geschalten werden muss.
• Beide "Massen" sind mit kleinen Kupferbügeln auf die Buchse gelegt und jeweils nur an einer Seite angelötet.

• links: Signal - zum Übertragen der Videodaten!
• Der Schalter in B hat nur 2 echte Kontakte:
• rechts: Masse
• links (an der LED): Auslösesignal

• der dicke Löttropfen ganz links ist nur für die Befestigung!
• So - nun am besten alles mal durchmessen.
  Masse liegt auch am Gehäuse der USB-Buckse an.

3. Buchse "A" umbauen

• Als allererstes - quasi zu warm werden - wird die Leiterbahn die das TV-OUT Signal liefert durchgeritzt! Ja, so richtig durch, mit irgendwas spitzem!
• Damit ist die Funktion TV-OUT schon mal hin - hat die irgendjemand gebraucht? Ich nicht! Zu sehen an Nr. 1
• Dann kommt schon der Lötkolben zum Einsatz! Die jetzt zerstörte Leiterbahn führte in einem Lötpunkt zur Buchse, dort ein Ende des Kabels anlöten (siehe Nr.2). Es könnte reichen den Lötpunkt zu erwärmen!
• Jetzt wird etwas fummeliger! Den linken, der beiden kleinen Blechbügel (geschaltene Masse mit Lötpunkt unten, eigentlich der Mittlere Kontakt) oben ablösen / etwas hochbiegen! Dann mit einer kleinen Zange greifen und den Lötpunkt 4 erwärmen bis der Bügel sich löst.

4. Schalter "B" umbauen

• Jetzt muß das Kabel angepasst werden, etwas länger lassen!

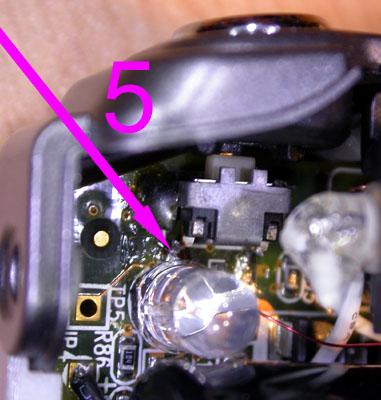

• Dieses Kabelende wird nun an den linken Kontakt (Nr. 5) des Schalters angelötet. Dabei stört etwas die LED, aber die kann auch etwas ab!

• An sich mit einer guten Lötspitze kein Problem.
• Nun könnte man seine Arbeit Prüfen: TV Kabel rein, beide Kontakte des Durchflußprüfers an beide Kontakte des Cinch- Stecker und den Auslöser Drücken. Dann müßte es Piepsen!

• Wenn nein - dann stimmt irgendwas nicht - alles Kontrollieren, vor allem die Lötstellen.

• Wenn ja -> 5.

5. Zusammenbau

• Den oberen Bügel - falls der abgenommen wurde.
• Mit den beiden Hälften weiter machen - die brauchen etwas Druck, damit sie zueinander finden!
• Auf das neue Kabel aufpassen und das der Kontakt zum Einschalten noch besteht, auch die Klappe für das Kabelfach und den kleinen Schieber für den Fokus nicht vergessen!

• dann die "Griffschale" - den Handschlaufen - Nippel nicht vergessen

• und zum Schluss den Boden
• alle 6 Schrauben wieder rein - die kleine war in der Griffschale unten

6. Beide Kameras zusammen schließen

• das Umbauen der beiden Kameras
• den Cinch-Verbinder
• eine 3D-Software CD (mit Programmen zum erstellen von 3D Foto / Video und vielen Beispielen)
• Rücksendung als Versichertes Post - Paket!
