Auslöseelektronik durch Intervallschaltung

Da sich die Kamera ja im Flieger befindet muß eine Versteuerung oder Automatisierung gefunden werden. Über die 2-Kanalfernbedienung läßt sich kein weiterer Servo ansteuern also muß eine Intervallschaltung her.

Der Auslöser ist gut erreichbar und läßt sich gut schalten, nun stellen sich folgende Fragen:
    - Schaltung extern oder in die Kamera? (Intern ist sehr wenig Platz!) >>>
    - Stromversorgung von 8,4V-Akkupack oder 2,4V der beiden AAA-Akkus? >>>
    - Wie macht man das alles schaltbar oder wo kommt der Stecker dran? >>>

Die Endwicklung:
    - Eine genaue Analyse, fördert interessante Dinge zu Tage! >>>
    - Die Erste "lose" Verdrahtung. >>>
    - Die reingequetschten IC - der Beeper mußte weichen. >>>
    - Eine kleine "Einsicht": >>>
    - ...und hier die Schaltung: >>>





Link: Frank Pliquett Pencam - Umbau

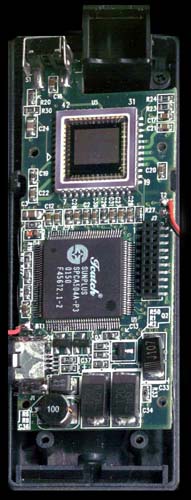

Bild: ge÷ffnete Kamera
