Digitalfotografie - CASIO QV-3500EX - Kabelfernbedienung WR-2C

Zum gleichzeitigen Auslösen meiner beiden Kameras war eine serielle Kabelfernbedienung notwendig.

Casio bietet die WR-2C für die Kameratypen: QV-2300, QV-2400, QV-2800, QV-2900, QV-3000, QV-3500 und die WR-3C für die Kameratypen: QV-4000 und QV-5000. Preise liegen zwischen 25 und 30 Euro.

Wobei die WR-2C mehr Funktionen an die Kamera senden kann.

Die Funktion "FOCUS LOCK" läßt die Kameras focusieren und man kann dann den "SHUTTER" bedienen und bekommt wirklich das scharf - was man will.

Analyse der Signale der Fernbedienung:

Ein Bit ist 103µs lang. Einmaliges Senden jeder Sequenz bei Betätigung  (X=0 ) / Loslassen (X=1).
Sequens beginnt mit 0 dann 4 codierte Bits und die Endsequens 01X0.
4 Kombinationen sind noch frei - mal sehen, wie die Kamera auf diese reagiert.
Eine super Grundlage für den Eigenbau einer speziellen Fernbedienung!

Bild: Ossi

Eine super Seite die diese Analyse bereits für alle Casio Fernbedienungen durchgeführt hat!
                /X  ; 01X0 0000 0  ;  @   `
Focus   /X  ; 01X0 0001 0  ;  A   a
Shutter /X  ; 01X0 0010 0  ;  B   b
ZoomW   /X  ; 01X0 0011 0  ;  C   c
ZoomT   /X  ; 01X0 0100 0  ;  D   d
Menu    /X  ; 01X0 0101 0  ;  E   e
Blume   /X  ; 01X0 0110 0  ;  F   f
Minus   /X  ; 01X0 0111 0  ;  G   g
Plus    /X  ; 01X0 1000 0  ;  H   h
Set     /X  ; 01X0 1001 0  ;  I   i
Blitz   /X  ; 01X0 1010 0  ;  J   j
Shift   /X  ; 01X0 1011 0  ;  K   k
Zeit    /X  ; 01X0 1100 0  ;  L   l
        /X  ; 01X0 1101 0  ;  M   m
        /X  ; 01X0 1110 0  ;  N   n
        /X  ; 01X0 1111 0  ;  O   o

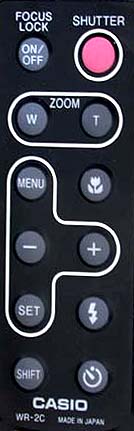

Bild: Kabelfernbedienung WR-2C
